产品简介

   射频导纳是最通用的技术之一，能提供点和连续物位测量。它根据电容原理工作，通过Coteshield Tm 电路使得该电容技术更加先进，使此产品可以忽略覆盖在感应元件表面的被测物料的影响，可以使测量更准确及可靠。

产品原理

射频导纳是一种从电容式发展起来的、防挂料、更可靠、更准确、适用性更广的料位控制技术，射频导纳中导纳的含义为电学中阻抗的倒数，它由电阻性成分、电容性成分、感性成分综合而成，而射频即高频无线电波谱，所以射频导纳可以理解为用高频无线电波测量导纳。

产品特点

※探头的三端结构及电路的独特设计，可以有效地消除探头挂料对测量的影响，避免产生误报警。

※对于强静电场合，尤其对于固体物料的测量，通过配置100A 的静电火花保护器可以解决在上下料过程中摩擦探头产生强静电的问题。

※探头耐温可高达800 度，耐压可达70公斤。

※此技术对于测量有泡沫和蒸汽的场合有很好的优势，并且是导电液体/绝缘液体界面测量的最优选择

※现场大块物料的测量可选用重载型开关。

※仪表无活动、易损部件，现场调试简单，易于维护。

※仪表可根据测量要求按照任意朝向、位置安装，可选用整体、分体的安装方式，以适应多种极端和危险场合。

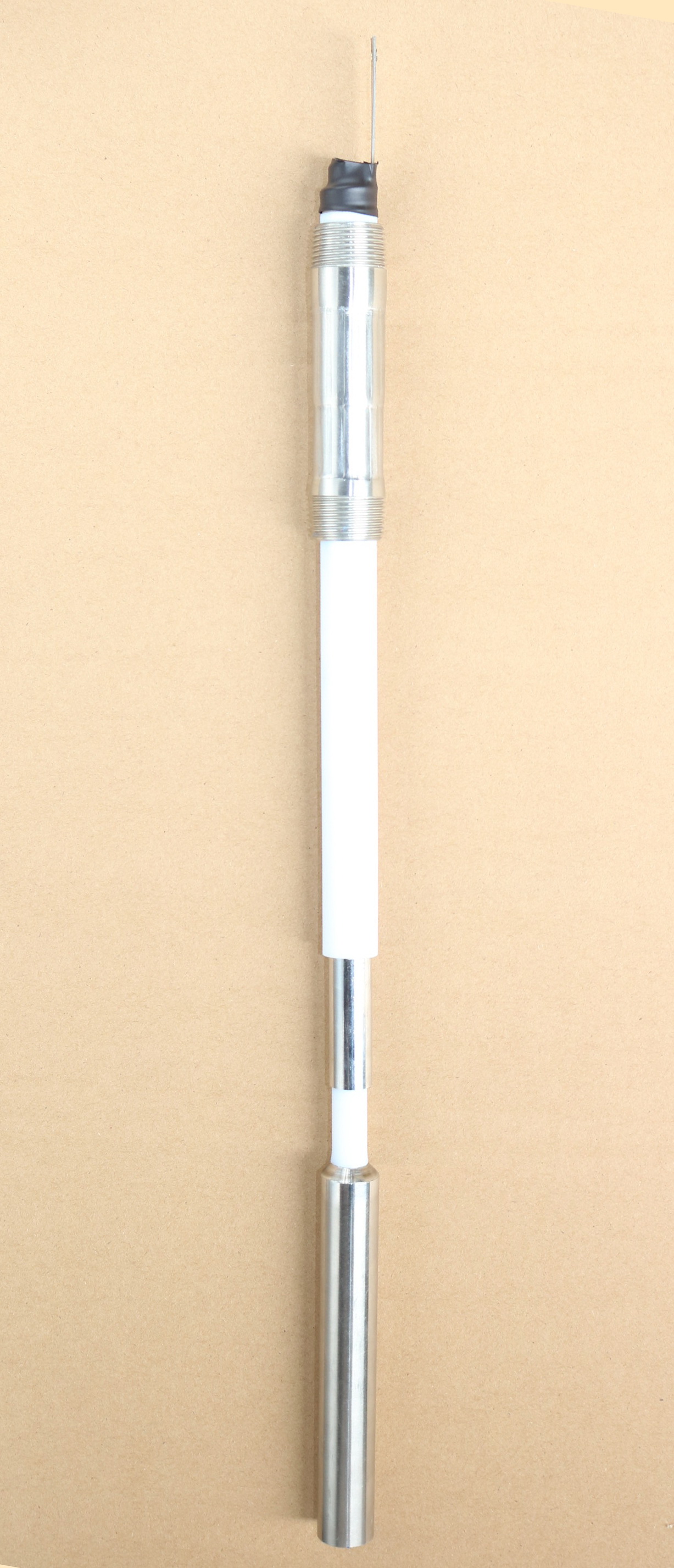

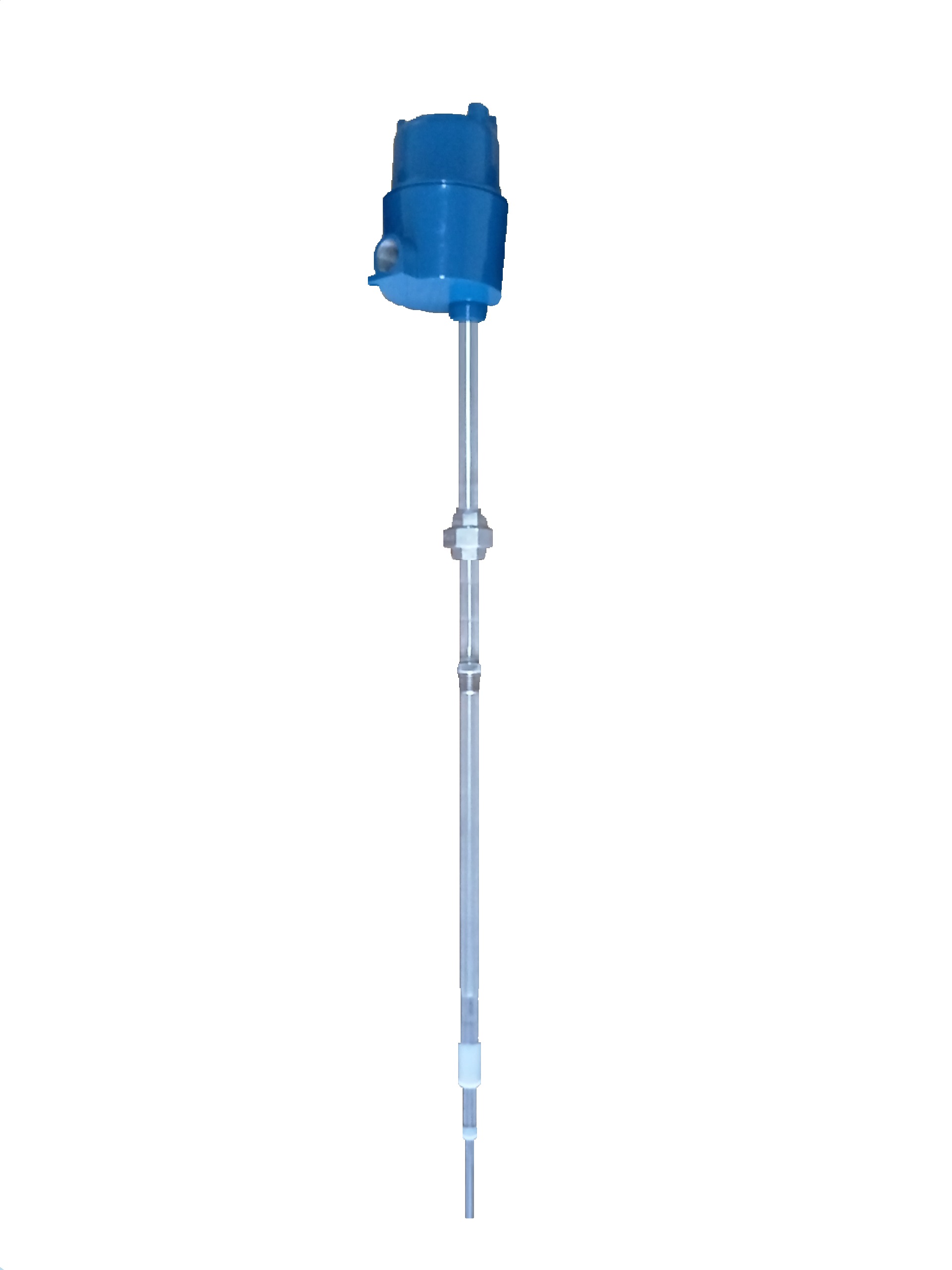

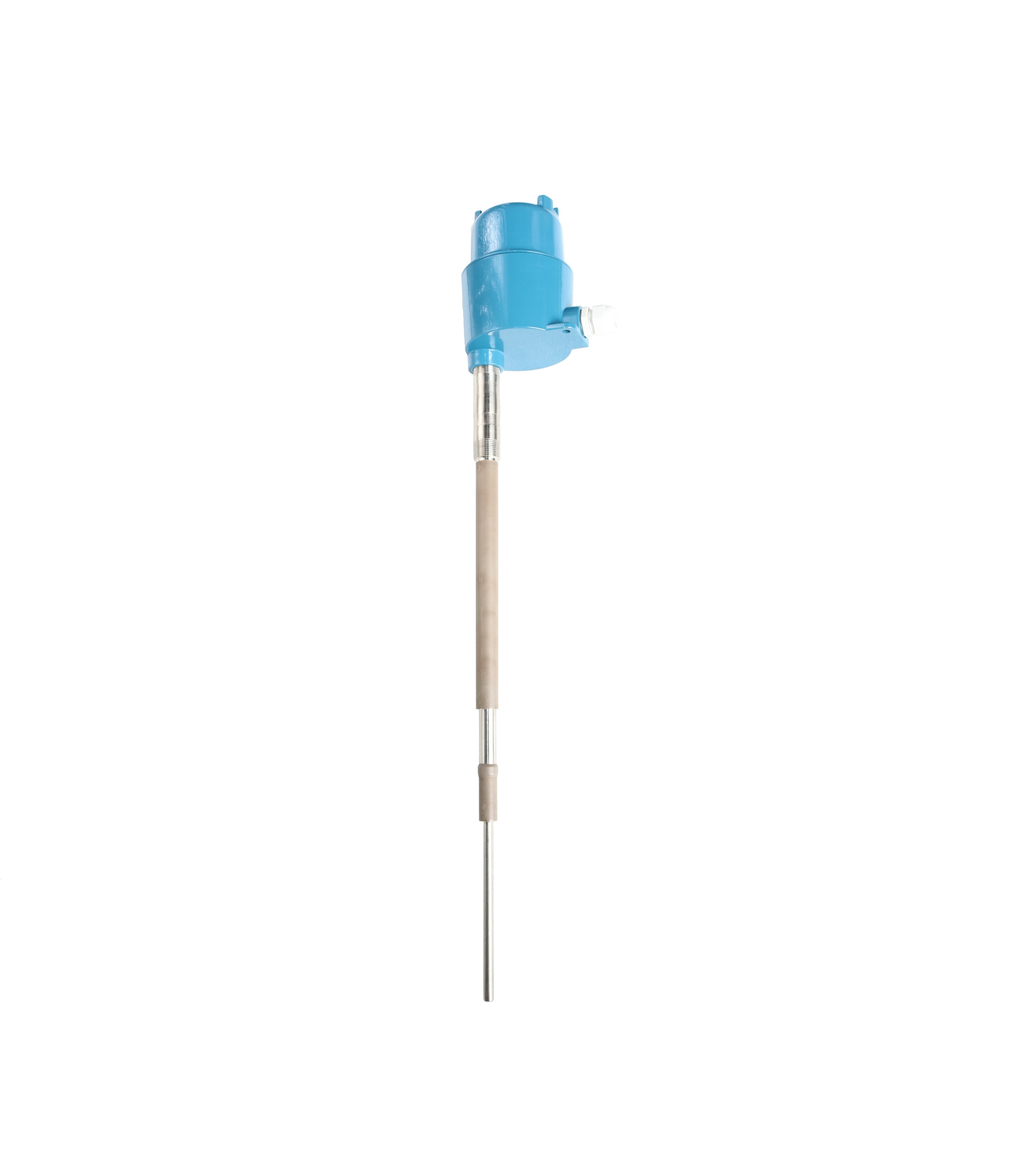

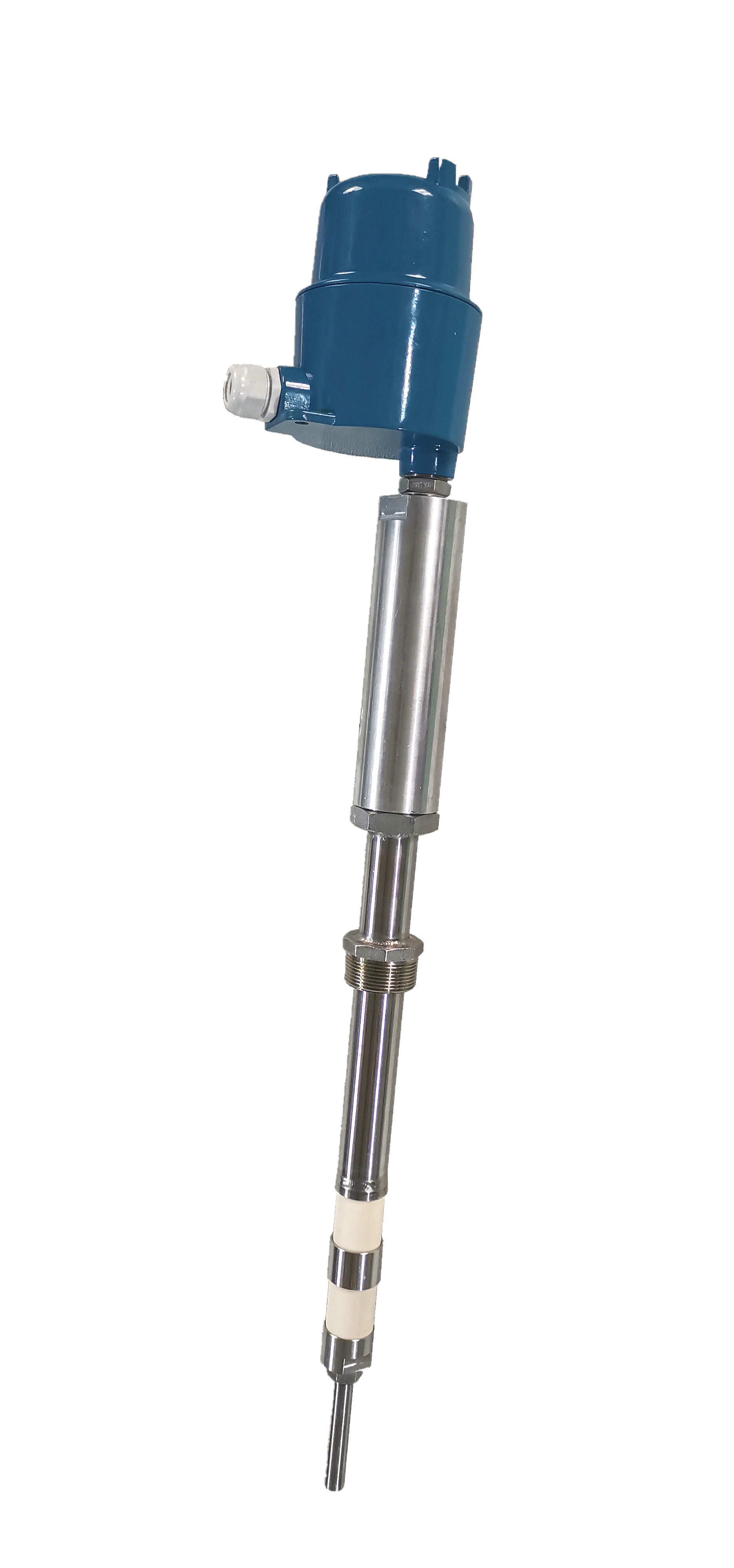

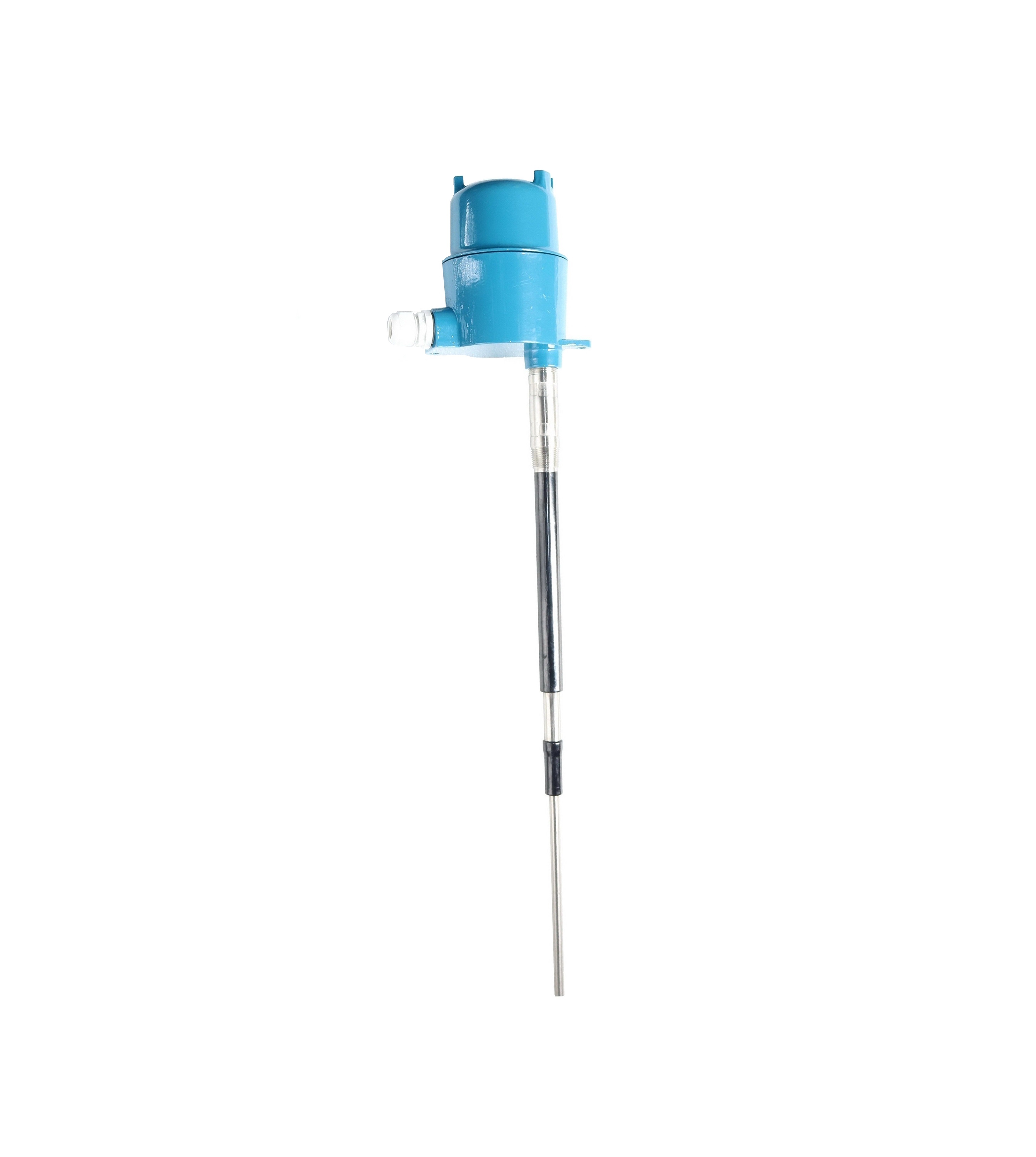

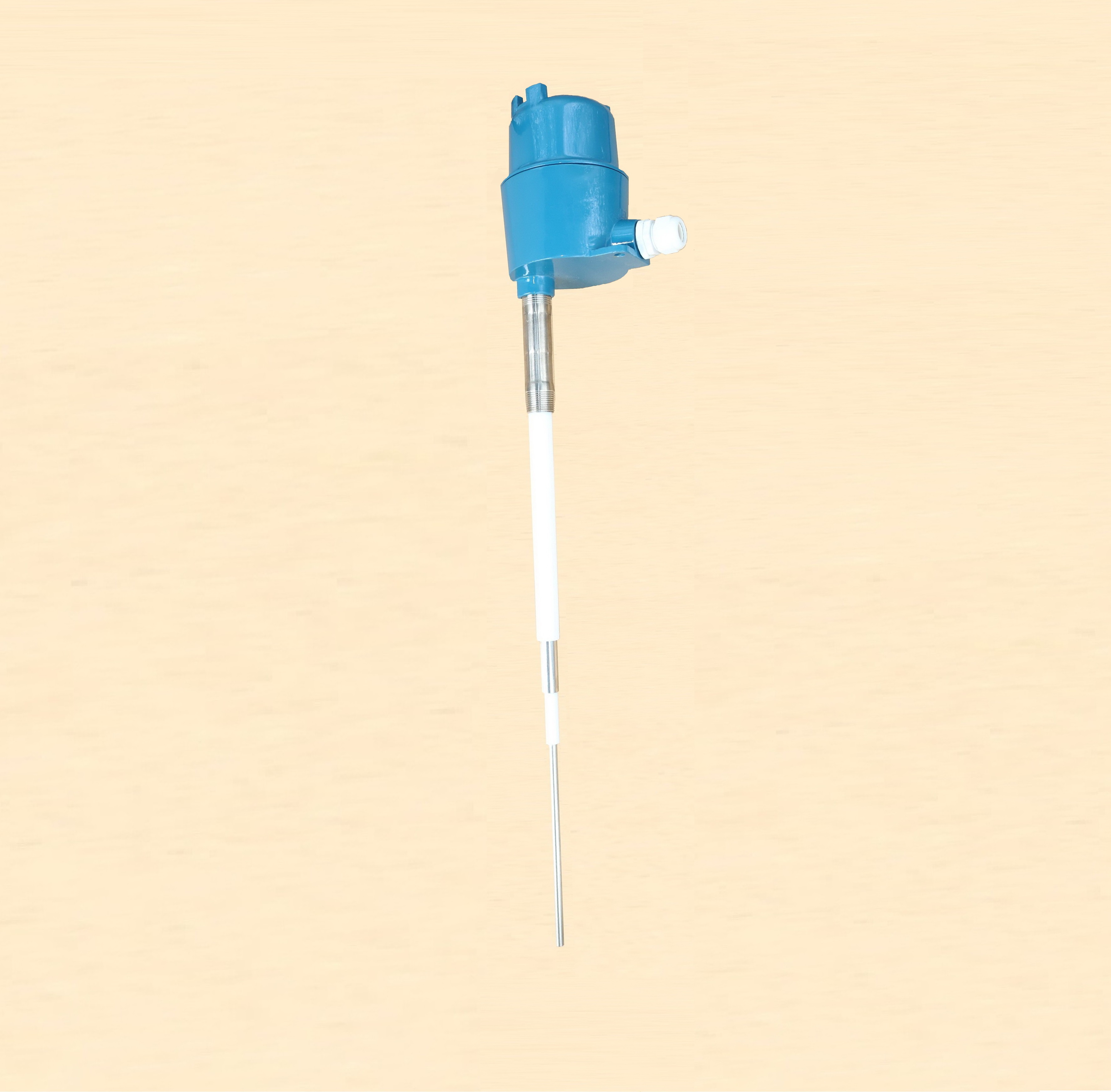

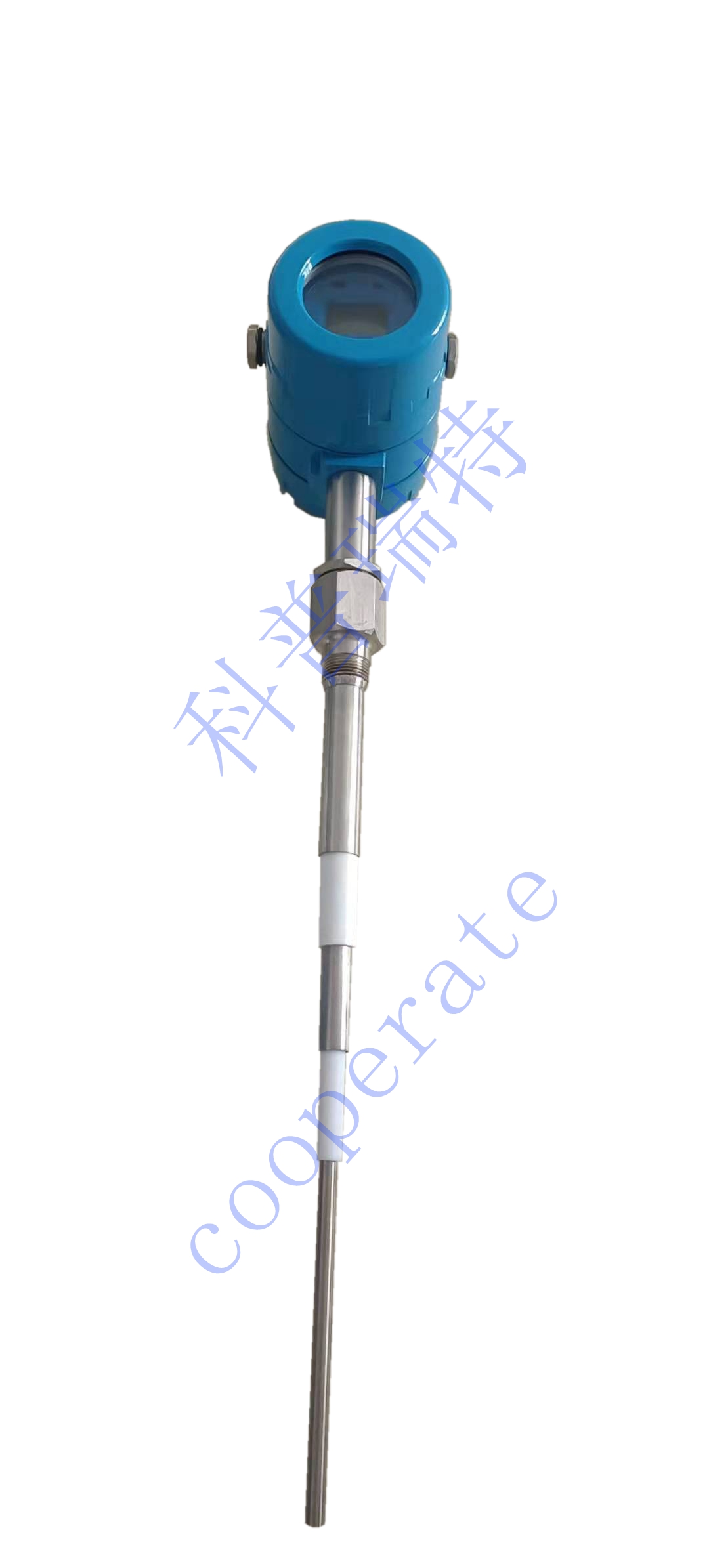

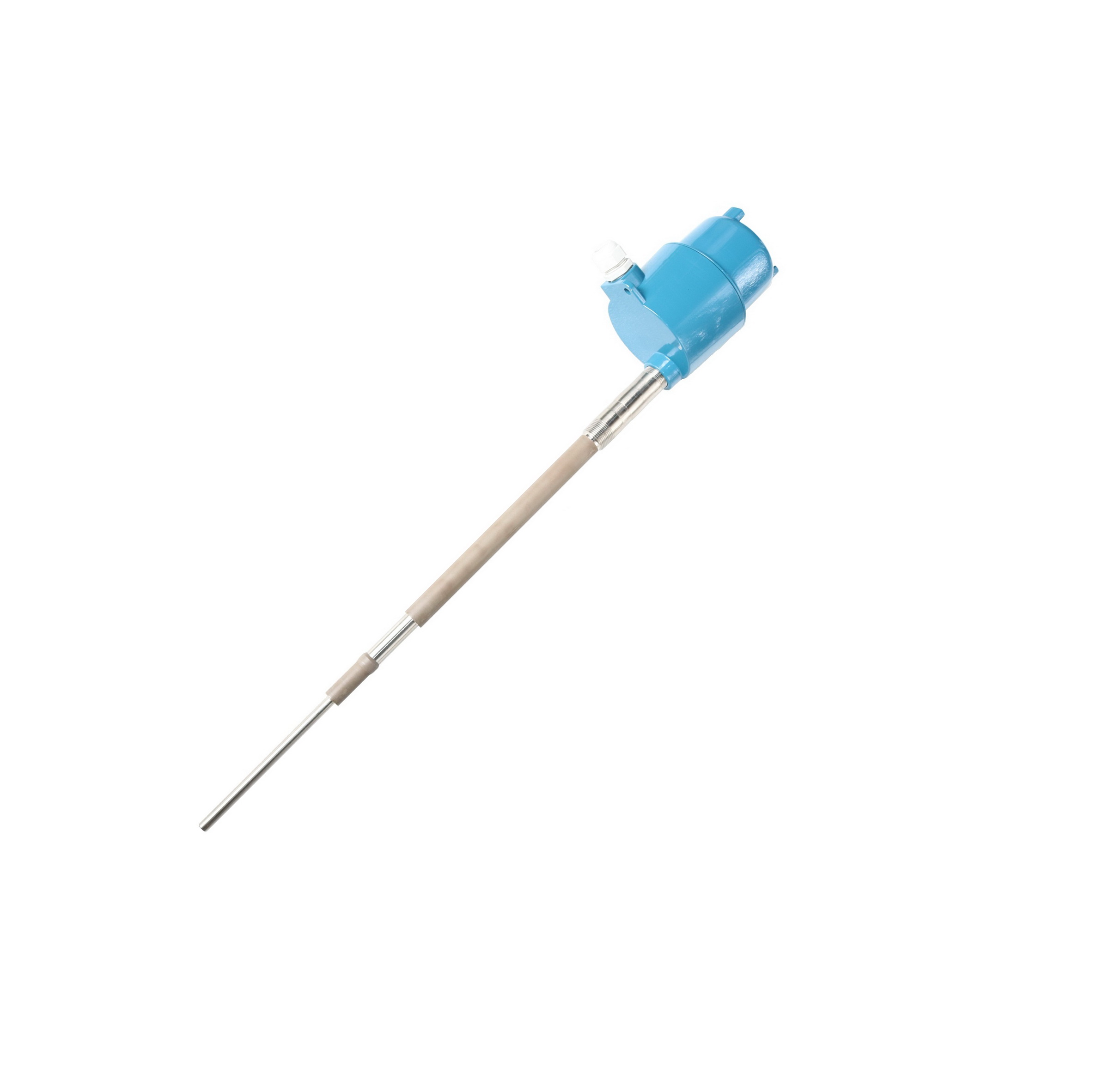

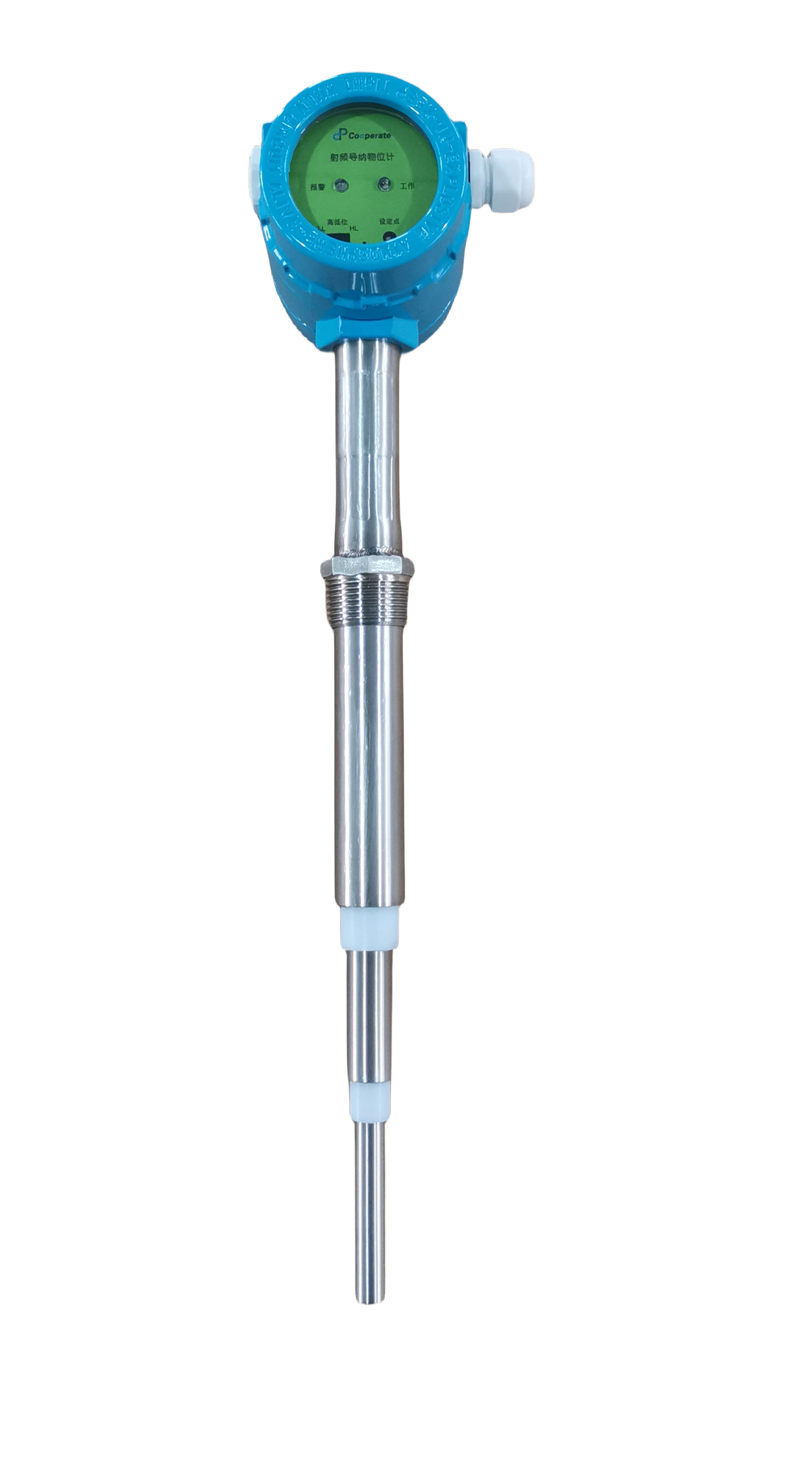

    CPS2000系列物位开关， 用于固体、液体、浆体等各种物料的高低位报警，且适用于大多数测量场合。仪表由一电路单元和杆式或缆式传感元件组成，传感器有多种结构类型，可整体或分体式安装以适应各种工况条件。输出为DPDT（双刀双掷）型，独有校验测试--免拆卸可测试仪表工作状态，并可选延时功能，工作电源可选220VAC、24VDC及智能供电。此类产品为四线结构。仪表安装简单且免维护。

性能指标

输    出：DPDT继电器（双刀双掷）

触点容量：120VAC：5A无感、240VAC：1A有感

供电电源：

    普通供电：220VAC、110VAC、24VDC三种可选

　　智能供电：50～260VAC，50/60Hz，5W最大与22～50 VDC，3W最大。极性自适应

防爆区域等级：Exdb ⅡC T6 Gb;Ex tb IIIC T80℃ Db

电路单元外壳防护：IP67

静电火花防护：10A、100A两种可选

延时：0～55 秒时间延时

分辨率：小于0.3pf

校验点：独立校验测试点可测仪表工作状态

过程连接: NPT锥管螺纹（标准）、法兰安装（可选）

环境温度：-40℃～75℃

典型应用：限位控制、液体、浆体、颗粒、飞灰
